Einleitung
Eine Ausbeulstation ist eine professionelle Karosserie-Reparaturlösung, die dafür entwickelt wurde, Dellen, Verformungen und kleinere bis mittlere Schäden an Fahrzeugblechen effizient zu beseitigen. Solche Systeme kommen insbesondere in Karosseriewerkstätten, Unfallreparaturbetrieben und professionellen Fahrzeugaufbereitungsbetrieben zum Einsatz. Je nach Ausstattung können sie sowohl für Stahl als auch für Aluminium eingesetzt werden.
Moderne Ausbeulstationen verbinden einen leistungsfähigen Ausbeulspotter mit verschiedenen Zug-, Schweiß- und Ausbeulwerkzeugen. Dadurch lassen sich beschädigte Außenhautbereiche häufig reparieren, ohne komplette Karosserieteile auszubauen oder auszutauschen. Zu den typischen Einsatzbereichen gehören Kotflügel, Radläufe, Seitenschweller, Türen und andere Bereiche der Fahrzeugaußenhaut.
Die Entwicklung dieser Technik zeigt einen deutlichen Wandel in der Karosserieinstandsetzung. Während beschädigte Bleche früher häufig durch umfangreiche Demontage, Spachtelarbeiten oder den Austausch ganzer Bauteile repariert wurden, ermöglichen moderne Systeme eine gezieltere Bearbeitung des vorhandenen Materials. Dadurch können Arbeitsabläufe effizienter gestaltet und unnötiger Teileersatz reduziert werden.
Quick Information Table
| Merkmal | Information |
|---|---|
| Begriff | Ausbeulstation |
| Hauptbereich | Professionelle Karosserieinstandsetzung |
| Typische Materialien | Stahl und je nach System Aluminium |
| Hauptaufgabe | Entfernen und Richten von Dellen und Verformungen |
| Typische Einsatzorte | Karosseriewerkstätten, Unfallreparaturbetriebe, Fahrzeugaufbereitung |
| Typische Werkzeuge | Ausbeulspotter, Zugbrücke, Zughebel, Ausbeulkrallen, Gleithammer |
| Schweißverfahren | Je nach Modell automatische oder manuelle Kontaktzündung sowie spezielle Verfahren für Aluminium |
| Stromleistung | Je nach Modell beispielsweise bis 3.800 A, 4.500 A oder bei bestimmten Aluminiumlösungen deutlich höher |
| Stromversorgung | Je nach Modell 230 V oder 400 V |
| Bedienung | Manuell, automatisch oder mikroprozessorgesteuert |
| Vorteil | Reparatur vorhandener Karosseriebleche statt unnötigem Komplettaustausch |
| Aktuelle Entwicklung | Kombination von Stahl- und Aluminiumreparatur in flexiblen Systemen |
Was ist eine Ausbeulstation?
Eine Ausbeulstation ist eine speziell zusammengestellte Werkstatteinrichtung für die Instandsetzung beschädigter Karosseriebleche. Der Begriff bezeichnet nicht nur ein einzelnes Gerät. Vielmehr handelt es sich häufig um eine Kombination aus Stromquelle, Ausbeulspotter, Fahrwagen und verschiedenen mechanischen sowie elektrischen Werkzeugen.
Der Ausbeulspotter übernimmt dabei eine zentrale Funktion. Mit ihm können beispielsweise Bolzen, Stifte oder andere Zugpunkte am beschädigten Blech befestigt werden. Anschließend lässt sich das Blech kontrolliert nach außen ziehen. Je nach Schaden kommen dafür unterschiedliche Zugwerkzeuge zum Einsatz.
Zu professionellen Komplettsystemen gehören beispielsweise Ausbeulkrallen mit mehreren Haken, Zugbrücken, Zughebel, Zugstäbe, Gleithammerlösungen und spezielle Handwerkzeuge. Dadurch kann ein Karosseriebauer die verwendete Methode an Form, Größe und Position des Schadens anpassen.
Wie funktioniert eine Ausbeulstation?
Vorbereitung des beschädigten Bereichs
Vor Beginn der eigentlichen Reparatur muss der Schaden genau beurteilt werden. Der Fachmann untersucht, wie tief die Delle ist, welche Form das Blech besitzt und ob sich darunter Verstärkungen oder andere Bauteile befinden.
Bei bestimmten Reparaturverfahren muss die Lackschicht im Arbeitsbereich entfernt werden. Das ermöglicht einen geeigneten Kontakt zwischen Werkzeug und Metall. Die konkrete Vorbereitung hängt jedoch vom verwendeten Verfahren und vom Fahrzeugmaterial ab.
Befestigung von Zugpunkten

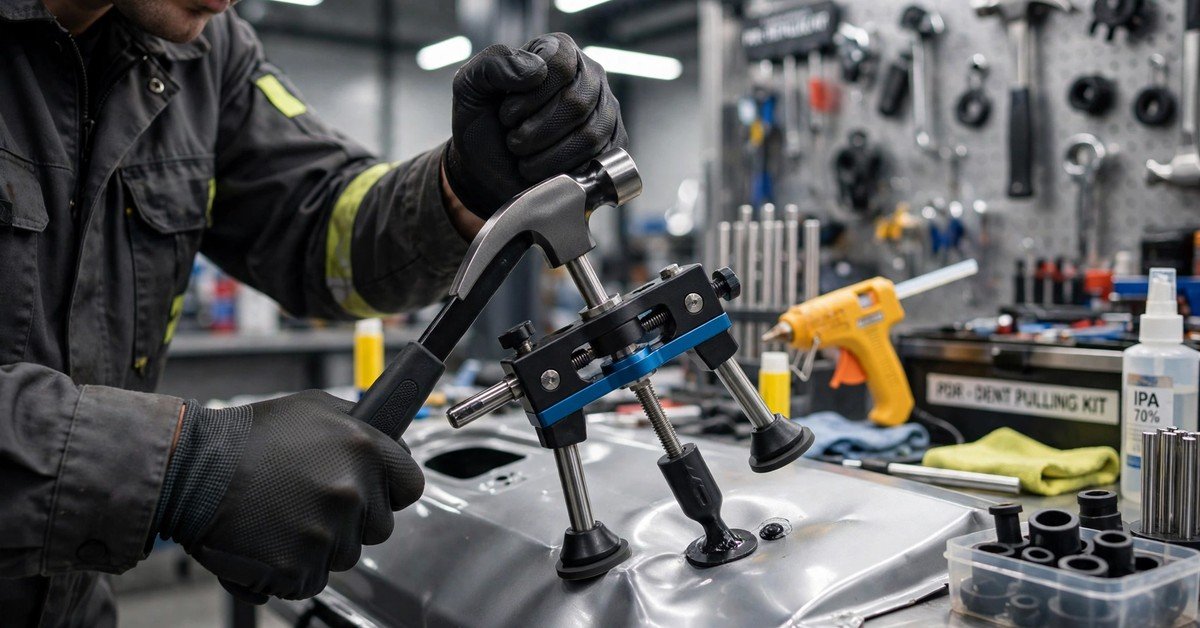

Bei einer klassischen Spotter-Reparatur werden spezielle Elemente wie Bolzen oder T-Stifte mit dem beschädigten Blech verbunden. Diese Verbindung dient anschließend als Ansatzpunkt für das Ziehen.
Die Zugkraft muss kontrolliert eingesetzt werden. Zu starkes oder falsches Ziehen kann das Blech weiter verformen. Deshalb sind Erfahrung, die richtige Werkzeugauswahl und eine schrittweise Arbeitsweise entscheidend.
Kontrolliertes Zurückformen
Nach dem Setzen der Zugpunkte wird der beschädigte Bereich vorsichtig zurückgezogen. Dafür können einzelne Zugpunkte oder mehrere Punkte gleichzeitig verwendet werden. Bei größeren Schäden können Ausbeulkrallen mit mehreren Haken oder Zugbrücken eingesetzt werden.
Ziel ist nicht einfach, die Delle schnell herauszuziehen. Vielmehr soll die ursprüngliche Form des Blechs möglichst kontrolliert wiederhergestellt werden.
Nachbearbeitung
Nach dem Herausziehen werden die Zugpunkte entfernt. Anschließend kann der reparierte Bereich geglättet und für die weitere Oberflächenbehandlung vorbereitet werden. Je nach Schaden und Reparaturmethode können Schleif-, Richt-, Lackier- oder weitere Karosseriearbeiten erforderlich sein.
Welche Schäden lassen sich mit einer Ausbeulstation reparieren?
Ausbeulstationen sind für verschiedene Arten von Karosserieschäden geeignet. Dazu gehören unter anderem kleine und mittlere Dellen, Beschädigungen an Seitenschwellern, Verformungen an Radläufen und Schäden an Kotflügeln. Auch bestimmte Streifschäden können mit geeigneten Werkzeugen bearbeitet werden.
Dellen an Kotflügeln
Kotflügel gehören zu den häufig beschädigten Karosserieteilen. Parkrempler, leichte Unfälle oder andere äußere Einwirkungen können das Blech verformen. Eine geeignete Ausbeultechnik kann in solchen Fällen eine Alternative zum vollständigen Austausch sein.
Schäden an Seitenschwellern
Seitenschweller können besonders schwierig zu reparieren sein, weil sie konstruktiv anders aufgebaut und häufig schwer zugänglich sind. Professionelle Zugwerkzeuge ermöglichen es, gezielt an beschädigten Bereichen zu arbeiten.
Radläufe und Außenhaut
Auch Radläufe und andere Außenhautbereiche können mit entsprechenden Zug- und Ausbeulwerkzeugen bearbeitet werden. Dabei muss besonders darauf geachtet werden, die ursprüngliche Form und Linienführung der Karosserie wiederherzustellen.
Ausbeulstation für Stahl
Stahl ist nach wie vor ein wichtiges Material im Fahrzeugbau. Für Stahlbleche werden Ausbeulspotter eingesetzt, die mit hohen Schweißströmen arbeiten können.
Bei verschiedenen professionellen Systemen liegen die maximalen Schweißströme beispielsweise bei 3.800 A. Leistungsstärkere Systeme können Werte von etwa 4.500 A erreichen. Die tatsächlichen technischen Daten hängen vom jeweiligen Modell ab.
Moderne Geräte können außerdem zwischen automatischer und manueller Auslösung unterscheiden. Dadurch kann der Bediener den Arbeitsprozess an unterschiedliche Blechstärken und Reparatursituationen anpassen.
Ausbeulstation für Aluminium
Aluminium stellt bei der Karosserieinstandsetzung andere Anforderungen als Stahl. Deshalb benötigen Aluminiumarbeiten geeignete Schweiß- und Zugtechnik.
Ein modernes kombiniertes System kann beispielsweise einen speziellen Lichtbogen-Schweißprozess verwenden, um Aluminium-Zugösen an Außenhautblechen anzubringen. Bei der aktuellen Generation entsprechender Systeme wird eine kontrollierte Zündung eingesetzt, die unter anderem eine reduzierte Oxidation und eine präzise Positionierung der Zugösen ermöglichen soll.
Bei Aluminium ist eine saubere Arbeitsweise besonders wichtig. Das Material reagiert anders auf Wärme und mechanische Belastung als Stahl. Deshalb müssen Temperatur, Zugkraft und Schweißparameter sorgfältig kontrolliert werden.
Wichtige Bestandteile einer Ausbeulstation
Ausbeulspotter
Der Spotter ist eines der wichtigsten Elemente. Er erzeugt die elektrische Energie, die für das Befestigen bestimmter Zugpunkte am Blech benötigt wird.
Zugbrücke
Eine Zugbrücke ermöglicht das kontrollierte Ziehen größerer oder stärker verformter Bereiche. Sie kann mit verschiedenen Zugpunkten und Zubehörteilen kombiniert werden.
Ausbeulkralle
Ausbeulkrallen besitzen mehrere Haken und ermöglichen die gleichzeitige Bearbeitung verschiedener Zugpunkte. Je nach System stehen Varianten mit unterschiedlichen Hakenzahlen zur Verfügung.
Zughebel und Zugstäbe
Diese Werkzeuge helfen dabei, Zugkräfte gezielt auf bestimmte Bereiche zu übertragen. Unterschiedliche Längen und Bauformen erlauben eine Anpassung an die jeweilige Reparatursituation.
Multifunktionspistole
Eine Multifunktionspistole kann verschiedene Aufgaben übernehmen. Dazu gehören je nach System das Schweißen von Bolzen und T-Stiften, das Arbeiten mit einem Gleithammer sowie Funktionen zur Blechentspannung oder Erwärmung.
Fahrwagen
Viele Ausbeulstationen sind als mobile Werkstattsysteme aufgebaut. Ein Fahrwagen erleichtert die Positionierung des Geräts direkt am Fahrzeug und ermöglicht eine übersichtliche Aufbewahrung des Zubehörs.
Automatische und manuelle Bedienung
Ein wichtiger Unterschied zwischen verschiedenen Ausbeulstationen liegt in der Bedienung.
Bei der automatischen Kontaktzündung übernimmt die Steuerung bestimmte Abläufe selbst. Dies kann den Arbeitsprozess vereinfachen und wiederholbare Ergebnisse unterstützen.
Die manuelle Auslösung bietet dagegen mehr direkte Kontrolle durch den Bediener. Gerade bei unterschiedlichen Materialien, Blechstärken oder besonderen Reparatursituationen kann diese Flexibilität hilfreich sein.
Moderne mikroprozessorgesteuerte Geräte können zusätzlich mit voreingestellten Programmen arbeiten. Dadurch lassen sich bestimmte Reparaturaufgaben schneller konfigurieren, ohne sämtliche Parameter jedes Mal vollständig manuell festzulegen.
Vorteile einer professionellen Ausbeulstation
Weniger unnötiger Teileaustausch
Ein wesentlicher Vorteil besteht darin, dass beschädigte Bleche häufig instandgesetzt werden können. Statt ein komplettes Teil zu ersetzen, kann der vorhandene Karosseriebereich bearbeitet werden.
Reduzierte Arbeitszeiten
Professionelle Systeme sind darauf ausgelegt, Arbeitsabläufe bei wiederkehrenden Karosserieschäden zu beschleunigen. Ein älteres technisches Datenblatt beschreibt beispielsweise eine deutliche Verkürzung der Arbeitszeit bei bestimmten Seitenschwellerreparaturen. Solche Angaben sind jedoch als beispielhafte Herstellerangaben und nicht als allgemeingültige Reparaturzeit zu verstehen.
Flexible Werkzeugauswahl
Durch die Kombination aus Spotter, Zugbrücken, Krallen, Handwerkzeugen und weiteren Zubehörteilen kann ein Betrieb unterschiedliche Schadensarten bearbeiten.
Mobile Nutzung
Fahrbare Systeme ermöglichen es, die Ausrüstung innerhalb der Werkstatt flexibel zu bewegen. Das ist besonders praktisch, wenn mehrere Arbeitsplätze oder Fahrzeuge gleichzeitig bearbeitet werden.
Präzisere Kontrolle
Moderne Geräte ermöglichen eine gezielte Einstellung von Schweißstrom und Zeit. Bei bestimmten aktuellen Systemen können diese Parameter unabhängig voneinander eingestellt werden, wodurch sich der Wärmeeintrag besser an empfindliche oder höherfeste Bleche anpassen lässt.
Entwicklung der Ausbeultechnik
Die Ausbeultechnik hat sich zusammen mit der Fahrzeugindustrie weiterentwickelt. Frühere Reparaturmethoden waren häufig stark von mechanischen Werkzeugen und umfangreichen Karosseriearbeiten abhängig. Mit der Verbreitung von Spottern und spezialisierten Zugwerkzeugen wurden gezieltere Reparaturmethoden möglich.
Ein weiterer wichtiger Entwicklungsschritt ist die Anpassung an moderne Fahrzeugmaterialien. Neben klassischem Stahl müssen Werkstätten zunehmend unterschiedliche Stahlsorten und Aluminium berücksichtigen. Dadurch entstanden Systeme, die mehrere Reparaturtechniken in einer mobilen Station kombinieren.
Historische Produktdaten zeigen bereits ältere Systeme mit 230-V- und 400-V-Ausführungen sowie speziellen Varianten für Stahl und Aluminium. Neuere Lösungen kombinieren dagegen leistungsfähige Stahl-Spotter mit speziellen Aluminium-Schweißsystemen.
Aktuelle Entwicklung moderner Ausbeulstationen
Die Entwicklung geht zunehmend in Richtung multifunktionaler Reparaturstationen. Ein aktuelles Beispiel ist die Kombination eines 400-V-Stahl-Spotters mit einem speziellen Aluminium-Schweißgerät. Ein solches System kann sowohl Stahl-Außenhaut als auch Aluminium-Außenhaut bearbeiten.
Für aktuelle Systeme werden außerdem verstärkte Premium-Werkzeuge, mehrere spezifische Werkzeugprogramme und eine Kombination aus automatischer und manueller Schweißauslösung angeboten. Bei einer aktuellen Präsentation wird für eine solche Kombination eine maximale Ausgangsleistung von bis zu 4.500 A genannt.
Diese Entwicklung zeigt, dass eine moderne Ausbeulstation nicht mehr lediglich aus einem einfachen Spotter besteht. Vielmehr wird sie zu einer zentralen, flexibel einsetzbaren Reparaturplattform für unterschiedliche Karosseriearbeiten.
Sicherheit bei der Verwendung
Eine Ausbeulstation arbeitet mit elektrischer Energie, Wärme und mechanischen Zugkräften. Deshalb sollte sie ausschließlich von entsprechend geschultem Personal verwendet werden.
Besonders wichtig sind:
- Einhaltung der Herstelleranweisungen
- geeignete persönliche Schutzausrüstung
- korrekte elektrische Absicherung
- sichere Positionierung des Fahrzeugs
- Kontrolle von Kabeln und Anschlüssen
- korrekte Auswahl der Schweißparameter
- ausreichende Belüftung und geeignete Brandschutzmaßnahmen
- regelmäßige Wartung von Gerät und Zubehör
Bei Arbeiten an modernen Fahrzeugen müssen außerdem die Vorgaben des Fahrzeugherstellers und die Eigenschaften der verwendeten Materialien berücksichtigt werden.
Worauf sollte man beim Kauf achten?
Materialbereich
Zunächst sollte geklärt werden, ob hauptsächlich Stahl, Aluminium oder beide Materialien repariert werden sollen. Ein reines Stahlsystem kann für bestimmte Werkstätten ausreichend sein, während Betriebe mit unterschiedlichen Fahrzeugen von einer kombinierten Lösung profitieren können.
Stromversorgung
Die benötigte Netzspannung ist ein weiterer wichtiger Punkt. Professionelle Modelle sind beispielsweise mit 230-V- oder 400-V-Anschluss erhältlich.
Zubehörumfang
Ein Gerät allein bestimmt nicht die Leistungsfähigkeit einer kompletten Ausbeulstation. Zugbrücken, Krallen, Zugstäbe, Handzangen, Pistolen und Verbrauchsmaterialien beeinflussen den praktischen Nutzen erheblich.
Bedienkomfort
Digitale Anzeigen, voreingestellte Programme und automatische Funktionen können die tägliche Arbeit erleichtern. Gleichzeitig sollte das Personal die Möglichkeit haben, wichtige Einstellungen bei Bedarf selbst zu kontrollieren.
Erweiterbarkeit
Eine gute Werkstattlösung sollte zum vorhandenen Reparaturkonzept passen und möglichst mit zusätzlichem Zubehör erweitert werden können.
Bedeutung für moderne Karosseriewerkstätten
Für Karosseriebetriebe ist die Ausbeulstation vor allem ein Werkzeug zur effizienteren Instandsetzung. Die Möglichkeit, beschädigte Außenhaut gezielt zu reparieren, kann Arbeitsabläufe vereinfachen und den Bedarf an vollständigem Teileersatz reduzieren.
Besonders bei Fahrzeugen mit komplexen Karosseriekonstruktionen ist eine präzise Reparaturtechnik wichtig. Gleichzeitig müssen moderne Werkstätten unterschiedliche Materialien und höhere Anforderungen an Reparaturqualität berücksichtigen.
Die Kombination aus elektrischer Spottertechnik, mechanischem Ziehen und spezialisierten Werkzeugen macht die Ausbeulstation deshalb zu einem vielseitigen Bestandteil professioneller Karosserieausrüstung.
Fazit
Eine Ausbeulstation ist eine vielseitige Lösung für die professionelle Karosserieinstandsetzung. Sie verbindet einen Ausbeulspotter mit mechanischen Zugwerkzeugen und weiterem Zubehör, um Dellen und Verformungen gezielt zu bearbeiten. Je nach Ausstattung können Systeme für Stahl, Aluminium oder beide Materialien eingesetzt werden.
Besonders wichtig sind die kontrollierte Zugkraft, die richtige Auswahl der Werkzeuge und eine präzise Einstellung der Schweißparameter. Moderne Systeme entwickeln sich zunehmend zu multifunktionalen Stationen, die automatische und manuelle Funktionen, digitale Steuerung sowie unterschiedliche Reparaturverfahren miteinander verbinden.
Für professionelle Werkstätten kann eine passende Ausbeulstation dazu beitragen, Reparaturprozesse flexibler zu gestalten und beschädigte Karosserieteile gezielter instand zu setzen. Die konkrete Eignung hängt jedoch immer vom Fahrzeug, Material, Schadensbild, Gerätetyp und Qualifikationsniveau des Bedieners ab.
